PCM-Audio ist die grundlegende Art, wie digitale Geräte Geräusche in Zahlen und wieder zurück verwandeln. Dieser Artikel erklärt, wie Sampling, Bittiefe und PCM-Formate funktionieren, wie sie über HDMI, ARC, eARC, optische und Koaxialverbindungen übertragen werden und wie PCM im Vergleich zu Bitstream- und komprimierten Codecs abschneidet, mit Schritt-für-Schritt-Tipps zur Einrichtung und Informationen zum PCM-Audio.
PCM Audio Grundlagen
PCM-Audio ist ein digitales Audiosignalformat, bei dem der Klang als kontinuierlicher Strom numerischer Proben dargestellt wird. Diese Samples sind die letzte Form, die von Digital-Analog-Wandlern (DACs) verwendet wird, um Klang für Lautsprecher oder Kopfhörer zu erzeugen.
Wenn ein Gerät PCM-Audio ausgibt, bedeutet das, dass jedes komprimierte oder codierte Format bereits dekodiert wurde und das Audio als rohe digitale Samples geliefert wird. Dies macht PCM zu einem gängigen und kompatiblen Ausgangsformat für Fernseher, Mediaplayer, Spielkonsolen und Audioempfänger.

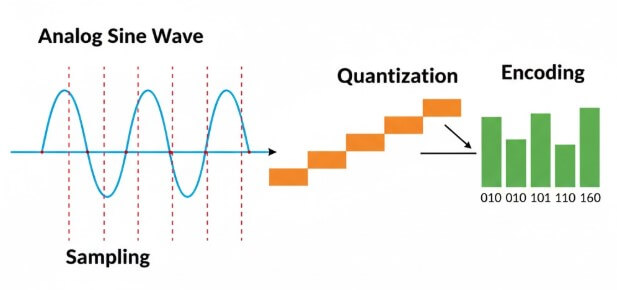

Wie PCM-Audio Ton in digitale Zahlen umwandelt
PCM-Audio wandelt eine glatte Schallwelle in klaren, wiederholbaren Schritten in digitale Daten um. Der Klang wird gemessen, in Zahlen umgewandelt und dann gespeichert oder gesendet, damit er später als Audio abgespielt werden kann.
• Abtastung – Das analoge Schallsignal wird in regelmäßigen Zeitintervallen gemessen.
• Quantisierung – Jede Messung wird auf das nächstgelegene Niveau auf einer festen digitalen Skala abgerundet.
• Codierung – Die gerundeten Werte werden als binäre Zahlen geschrieben, die digitale Geräte speichern oder übertragen können.
PCM-Audio-Abtastrate und Bittiefen-Einstellungen
| PCM-Einstellungstyp | Gemeinsame Werte | Was es beeinflusst |
|---|---|---|
| Abtastrate | 44,1 kHz | Höchste Tonhöhe, die der Klang halten kann |
| Abtastrate | 48 kHz | Hält den Ton im Takt mit Video |
| Abtastrate | 96–192 kHz | Mehr detaillierter Sound und mehr Platz für den Schnitt |
| Bittiefe | 16-Bit | Unterschied zwischen leisen und lauten Geräuschen (etwa 96 dB) |
| Bittiefe | 24-Bit | Breiterer leiser bis lauter Bereich (bis etwa 144 dB) |
PCM-Audiotypen und Formatvarianten
Lineare PCM (LPCM)
Lineare PCM ist die gebräuchlichste Form von PCM-Audio in Heimsystemen. Die Schritte zwischen den digitalen Pegeln sind gleichmäßig verteilt, was das Signal einfach und klar hält. Dieses Format wird für TV-Audio, Blu-ray, Spielkonsolen und die meisten Musikwiedergaben verwendet. Wenn ein Gerät PCM oder LPCM zeigt, meint das fast immer diesen Typ.
μ-Law und A-Law PCM
μ-Law und A-Law PCM verändern, wie die digitalen Schritte verteilt sind. Kleinere Klänge erhalten mehr Details, während lautere Klänge weniger Schritte verwenden. Dieser Stil findet sich häufig in Telefonnetzen und Sprachkommunikationssystemen, wo klare Sprache das Hauptziel ist.
DPCM und ADPCM
DPCM (Differential PCM) und ADPCM (Adaptive Differential PCM) funktionieren, indem sie die Differenz zwischen den Proben speichern, anstatt den vollständigen Wert. Dadurch wird die Datenmenge reduziert und der Klang bleibt klar genug für Sprache und einfaches Audio in Systemen mit geringer Bandbreite.
PCM-Audiokanalmodi und Qualitätsstufen
| PCM-Modus | Kanäle | Typische Auflösung | Wo du es siehst |
|---|---|---|---|
| Mono PCM | 1 | 8–16-Bit / 8–48 kHz | Sprach- und einfache Systemlaute |
| Stereo PCM | 2 | 16-Bit / 44,1–48 kHz | Musikstücke und TV-Sound |
| Mehrkanal-PCM | 5.1 / 7.1 | 16–24-Bit / 48–96 kHz | Surround-Sound für Filme und Spiele |
| Hochauflösende PCM | 2–8 | 24-Bit / 96–192 kHz | Hochdetaillierte Musik und Produktionsaudio |
PCM-Audioanwendungen
PCM-Audio in Fernsehern und Set-Top-Boxen
PCM-Audio wird in Fernsehern und Set-Top-Boxen erzeugt, nachdem sie das eingehende Signal dekodiert haben. Der Ton wird in PCM umgewandelt, bevor er zu den eingebauten Lautsprechern oder Audioausgängen geht.
PCM Audio in Blu-ray- und DVD-Playern
Blu-ray- und DVD-Player können Linear PCM (LPCM) über HDMI senden. Dadurch kann der Player spielfertiges digitales Audio direkt an einen Fernseher oder Receiver liefern.
PCM-Audio in Spielkonsolen und PCs
Spielkonsolen und PCs mischen Ton aus Spielen, Sprachchat und Systemwarnungen in einem einzigen PCM-Stream. Dieses PCM-Signal wird dann über HDMI-, USB- oder Audioanschlüsse gesendet.
PCM-Audio in Streaming-Geräten und Apps
Streaming-Boxen und Apps dekodieren komprimierte Audioformate im Inneren des Geräts. Nach der Dekodierung geben sie den Ton als PCM an die Digital-Analog-Wandlerstufe aus.
PCM-Audio im Vergleich zu komprimierten Codecs
| Funktion | PCM Audio (PCM / LPCM) | Komprimierte Codecs (Dolby Digital, DTS, AAC, MP3) |
|---|---|---|
| Kompression | Keine Kompression: vollständiges Signal als digitale Samples | Audio ist komprimiert; Die Daten werden gepackt, um Platz zu sparen |
| Datengröße | Größere Datengröße bei gleicher Audiolänge | Kleinere Datengröße bei gleicher Audiolänge |
| Schnitt / Mischung | Kann direkt als digitaler Ton bearbeitet und gemischt werden | Zuerst in PCM umgewandelt, bevor ich schneide oder mischte |
| Typische Rolle | Endgültiges Wiedergabesignal gesendet an den DAC und die Lautsprecher | Format, das zum Speichern und Senden von Audio auf Discs, Dateien und Streams verwendet wird |
| Verwendung in TV-Menüs | In den Audioausgabe-Einstellungen als "PCM" oder "LPCM" angezeigt | Angezeigt als "Bitstream", "Dolby", "DTS" oder Codec-Namen |
PCM-Audio vs. Bitstream in TV- und Receiver-Einstellungen
PCM-Option
• Das Quellgerät entschlüsselt zuerst das Audio und sendet es als PCM-Samples aus.
• Passt auf viele Soundbars und Fernseher, die für Stereo- oder Mehrkanal-PCM-Sound ausgelegt sind.
• Kann helfen, Probleme zu vermeiden, wenn einige Geräte bestimmte Bitstream-Formate nicht gut handhaben.
Bitstream-Option
• Das Quellgerät sendet komprimiertes Dolby- oder DTS-Audio anstelle von PCM.
• Der AV-Empfänger oder die Soundbar kümmert sich um die Dekodierung des Signals.
• Hilfreich, wenn der Receiver Formate wie Dolby TrueHD, DTS-HD oder Atmos unterstützt und du diese Funktionen möchtest.

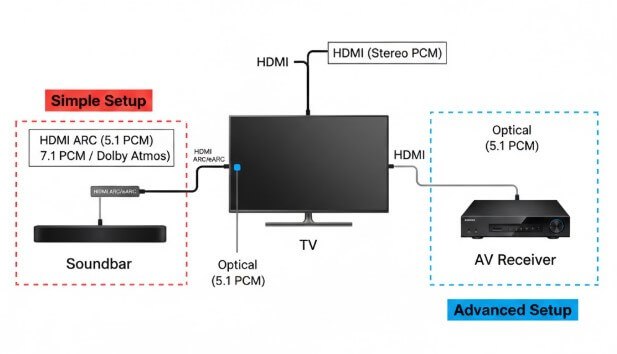

PCM-Audio über HDMI, ARC, eARC, optisch und koaxial
| Verbindungstyp | PCM-Unterstützung | Typische Kanalbegrenzung |
|---|---|---|
| HDMI | Stereo- und Mehrkanal-PCM-Audio | Bis zu 7.1 Kanäle |
| HDMI ARC | Stereo-PCM und etwas Surround-Lautsprecher, das vom Fernseher gesendet wird | Oft 2.0 PCM |
| HDMI eARC | Vollbandbreite Stereo und Mehrkanal-PCM | Bis zu 7,1 PCM und höher |
| Optisch (Toslink) | Stereo PCM-Audio | 2.0 PCM |
| Koaxial Digital | Stereo-PCM und etwas komprimiertes Audio | 2.0 PCM |
PCM-Audio innerhalb gängiger Dateitypen
• WAV (.wav) – Üblich auf Windows und vielen anderen Systemen. Enthält oft 16-Bit- oder 24-Bit-lineares PCM-Audio.
• AIFF (.aiff) – Ähnlich wie WAV und oft für saubere LPCM-Audiodateien auf Mac und in Audioarbeiten verwendet.
• Raw PCM (.pcm, .raw, .l16, .l24) – Einfache PCM-Daten mit wenig oder keinem Header, verwendet für Tests und niedrigstufige Audioaufgaben.
• CD Audio – Speichert 44,1 kHz, 16-Bit-Stereo-PCM auf jeder Spur der Disc.
• Videocontainer (.m2ts, .mkv und andere) – Kann LPCM-Audiospuren zusammen mit Dolby- oder DTS-Spuren in einer Videodatei speichern.
PCM-Audioprobleme und schnelle Lösungen
Kein Ton, wenn PCM ausgewählt wird
• Stellen Sie den TV-Audioausgang auf PCM ein, nicht auf Dolby oder DTS.
• Überprüfen Sie, ob der richtige Eingang an der Soundbar oder am Receiver ausgewählt ist.
• Versuche ein anderes HDMI- oder optisches Kabel, wenn immer noch kein Ton zu hören ist.
PCM-Option wird im Menü nicht angezeigt
• Schalte jeden speziellen Tonmodus aus, der den Audioausgang sperren könnte.
• Suchen Sie nach Einstellungen wie "Auto", "Pass-through" oder "Digital Audio Out".
• Ändern Sie diese Einstellungen, bis PCM als Option erscheint.
11,3 Lippensynchronisationsverzögerung zwischen PCM-Audio und -Video
• Verwenden Sie die Steuerung "Audio Delay" oder "Lip Sync" am Fernseher oder Receiver.
• Stellen Sie die Verzögerung Stück für Stück an, bis die Stimmen mit der Mundbewegung auf dem Bildschirm übereinstimmen.
11,4 PCM klingt leiser als Dolby oder DTS
• Drehen Sie beim Hören in PCM die Hauptlautstärke auf und behandeln Sie das als normalen Pegel.
• Schalte Lautstärke- oder Boost-Modi aus, die nur Dolby, DTS oder andere Bitstream-Formate betreffen.
Wann Bitstream besser funktioniert als PCM-Audio
Bitstream-Ausgabe wird oft bevorzugt, wenn fortschrittliche Surround-Formate wie Dolby Atmos oder DTS:X verwendet werden, wobei der AV-Receiver oder die Soundbar objektbasierte Audiowiedergabe durchführt. Einige Verbindungen, wie optische oder ältere HDMI-Verbindungen, begrenzen zudem die Bandbreite von Mehrkanal-PCM, was komprimierte Bitstream-Formate praktischer macht.
In vielen Setups funktioniert PCM am besten für das tägliche Fernsehen und die Wiedergabe von gemischten Inhalten, während Bitstream selektiv für Filme oder Spiele aktiviert wird, die von spezieller Surround-Verarbeitung profitieren.
PCM-Audio-Setup-Checkliste für TV und Heimkino
Wählen Sie eine geeignete Verbindung für PCM-Audio
Verwenden Sie HDMI oder eARC für Multikanal-PCM-Audio. Nutze optische Anschlüsse für Stereo-PCM und einfache Soundbars-Setups.
Passen Sie den PCM-Ausgang an Ihre Audioausrüstung an
Stellen Sie den Fernseher oder das Quellgerät auf PCM-Ausgang ein. Bitstrom wird nur aktiviert, wenn der AV-Empfänger explizit das gewünschte Format unterstützt und anzeigt.
PCM-Abtastraten passend für den Inhalt einstellen
Verwenden Sie 48 kHz PCM für TV-Programme, Spiele und videobasierte Streaming-Inhalte. Erlauben Sie Musikwiedergabegeräten, wenn möglich, ihre nativen Abtastraten zu verwenden.
Überprüfung der PCM-Kanalkonfiguration auf jedem Gerät
Stellen Sie sicher, dass der Fernseher oder die Quelle nicht auf PCM 2.0 beschränkt ist, wenn der HDMI-Anschluss und der Empfänger Mehrkanal-PCM wie 5.1 oder 7.1 unterstützen.
Anpassung der Tonverarbeitungsfunktionen
Deaktiviere übermäßige Dynamikumfangskompression. Aktiviere Sprachverbesserung oder Tonmodi nur, nachdem die korrekten PCM-Pegel und die Kanalbalance bestätigt sind.
Test der PCM-Einrichtung mit vertrauten Inhalten
Spielen Sie bekannte Szenen mit klarem Dialog, Musik und Soundeffekten ab. Wenden Sie jeweils eine Änderung an und behalten Sie die Konfiguration, die am natürlichsten klingt.
Fazit
PCM-Audio steht im Zentrum von TV, Musik, Spielen und Streaming und verwandelt den Klang in klare digitale Samples für DACs, Lautsprecher und Kopfhörer. Zu wissen, wie PCM-Einstellungen, Formate, Kanäle und Links funktionieren und wann der Bitstream besser passt, hilft, die Wiedergabe stabil zu halten und macht die Fehlersuche direkter.
Häufig gestellte Fragen [FAQ]
Erhöht PCM-Audio die Audioverzögerung?
PCM verursacht von selbst nur sehr wenig Verzögerung. Die meisten Audioverzögerungen entstehen durch zusätzliche Verarbeitung im Fernseher oder Receiver, nicht durch PCM.
Wie schätze ich die Größe der PCM-Audiodatei?
Multiplizieren: Abtastrate × Bittiefe × Anzahl der Kanäle × Sekunden teilen, dann durch 8 teilen, um Bytes zu erhalten. Höhere Raten, Bittiefe und mehr Kanäle machen Dateien größer.
Was bedeutet 0 dBFS im PCM-Audio?
0 dBFS ist das höchste Level, das PCM halten kann. Alles, was über 0 dBFS hinausgeht, schneidet und verzerrt, daher bleibt der Ton ein paar dB unterhalb dieses Punktes.
Ist PCM immer verlustfreier Klang?
PCM selbst ist verlustfrei, aber wenn die Quelle MP3, AAC oder ein anderer verlustbehafteter Codec war, werden die verlorenen Daten bei der Umwandlung in PCM nicht zurückgegeben.
Was ist der Unterschied zwischen 24-Bit-PCM und 32-Bit-Float-Audio?
24-Bit-PCM verwendet feste ganzzahlige Werte in einem festgelegten Bereich. 32-Bit-Float kann leisere Details und temporäre Spitzen über 0 dBFS während des Mischen ohne Clipping darstellen.
Wie wird PCM-Audio in Mehrraumsystemen gesendet?
PCM wird als digitale Ströme über Ethernet oder WLAN gesendet. Einige Systeme senden rohes PCM, andere senden komprimiertes Audio und konvertieren an jedem Lautsprecher in PCM zur Wiedergabe.
