PIC-Mikrocontroller sind kleine Chips, die viele Schaltungen in einfachen und fortschrittlichen Produkten steuern. Dieser Artikel erklärt deren Geschichte, Harvard-Architektur, Ports und Pinout, 8-, 16- und 32-Bit-Familien, Speichertypen, Timer, Interrupts, Energiemodi und Kommunikationsverbindungen. Es behandelt außerdem Werkzeuge, PCB-Design, Gerätewahl und Fehler im Detail.
PIC-Mikrocontroller Grundlegend
PIC-Mikrocontroller sind kleine Computerchips, die viele Arten von elektronischen Schaltungen steuern können. Sie begannen als einfache Hilfschips von General Instrument. Später übernahm Microchip Technology das Design und verwandelte PIC in eine vollständige Familie von Mikrocontrollern. PIC steht für Microchips 8-Bit-, 16-Bit- und 32-Bit-Mikrocontroller, die in vielen elektronischen Produkten verwendet werden.
Die ersten PIC-Geräte erschienen in den 1970er Jahren als programmierbare Peripheriechips. Anfang der 1990er Jahre wurden sie als eigenständige Mikrocontroller neu eingeführt, die Programme speichern und ganze Systeme eigenständig steuern konnten. Moderne PIC-Mikrocontroller setzen auf einfache Programmierung, nützliche eingebaute Peripheriegeräte und niedrige Kosten, was sie für viele Embedded-Designs zur Wahl macht
Harvard-Architektur innerhalb von PIC-Mikrocontrollern

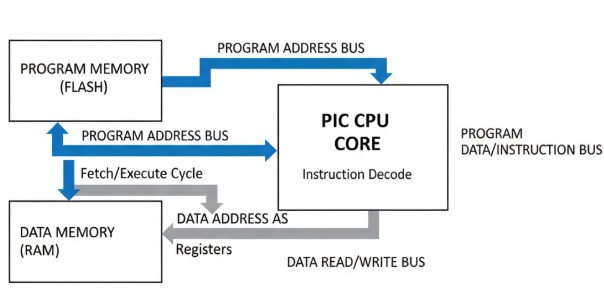

PIC-Mikrocontroller verwenden eine Harvard-Architektur, was bedeutet, dass Programmbefehle und Daten in getrennten Speicherbereichen gespeichert werden und auf unterschiedlichen internen Pfaden unterwegs sind. Dadurch kann die CPU die nächste Anweisung abrufen, während sie Daten liest oder schreibt. Diese parallele Bewegung hilft dem PIC, flüssiger zu laufen und hält das Timing leichter zu kontrollieren als bei vielen Single-Bus-Designs.
In vielen PIC-Familien ist der Befehlsspeicher breiter als der Datenspeicher, wie etwa 14-Bit-Befehlswörter mit 8-Bit-Daten. Diese zusätzliche Breite ermöglicht es jeder Instruktion, nützliche Informationen wie Zahlen und Adressen direkt zu speichern. Dadurch können Programme kürzer sein, schneller laufen und trotzdem auf Hardware sitzen, die im Inneren einfach bleibt.
PIC-Mikrocontroller-Ports und Pinbelegung

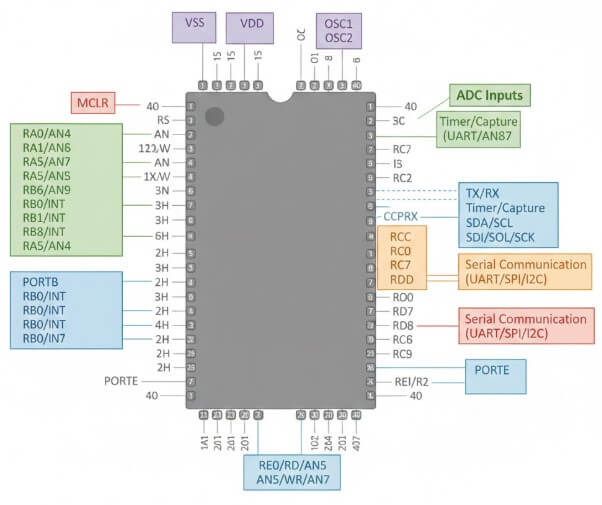

PIC-Mikrocontroller-Pins sind um das Gehäuse angeordnet, um verwandte Funktionen zu gruppieren, was das Anschließen externer Hardware erleichtert. Leistungsstifte liefern Betriebsspannung, während Oszillatorstifte den Takteingang für das Timing übernehmen. Mehrere Ports (RA, RB, RC, RD und RE) bieten digitale I/O und unterstützen alternative Rollen wie Interrupts, analoge Eingänge, Capture/Benchmark-Funktionen und Kommunikationsschnittstellen. Viele Pins sind multiplexiert, sodass Funktionen wie UART, SPI und I²C je nach Konfiguration die gleichen physischen Leitungen teilen können. Dedizierte analoge Kanäle unterstützen ADC-Operationen, und bestimmte Pins verwalten Reset-, Referenzsignale und spezielle Steuerfunktionen. Die Flexibilität jedes Pins hilft dem Gerät, eine breite Palette von Anwendungen zu bedienen, von einfachen Steuerungsaufgaben bis hin zu fortschrittlichen eingebetteten Designs.
PIC-Mikrocontrollerfamilien von 8-Bit bis 32-Bit

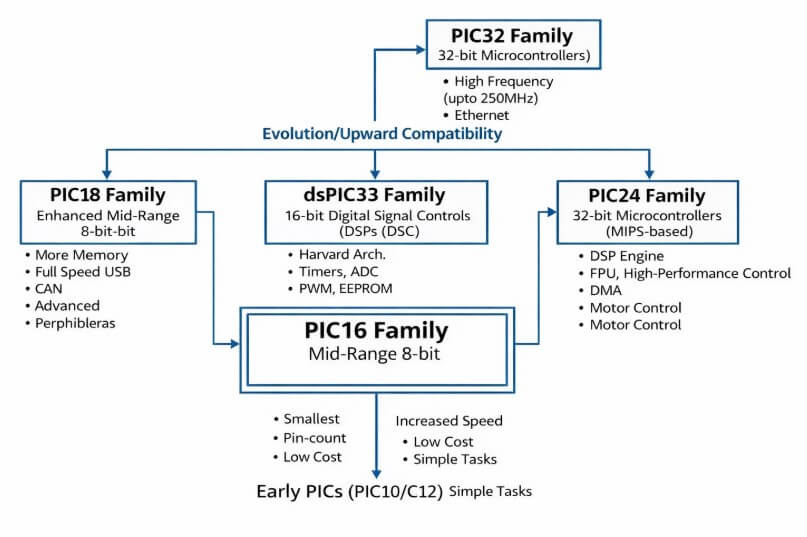

PIC-Mikrocontroller sind in mehrere Familien eingeteilt, sodass es einfacher ist, den Chip auf die benötigte Geschwindigkeit, den Speicher und die Funktionen abzustimmen. Der Hauptunterschied zwischen diesen Familien besteht darin, wie viele Bits sie gleichzeitig verarbeiten und wie viel eingebaute Hardware sie für verschiedene Steueraufgaben enthalten.
• 8-Bit-Familien (PIC10, PIC12, PIC16, PIC18)
Diese PIC-Mikrocontroller arbeiten mit 8-Bit-Daten. Sie passen in sehr kleine Pakete und werden oft für einfache Steuerungsaufgaben und kostengünstige Projekte ausgewählt.
• 16-Bit-Familien (PIC24 und dsPIC33)
Diese Geräte verarbeiten 16-Bit-Daten, verfügen über mehr Speicher und nutzen breitere Register. Sie können komplexere Operationen verarbeiten und verfügen über digitale Signalsteuerungsfunktionen für schnellere Mathematik und Zeitplanung.
• 32-Bit-Familie (PIC32)
Diese PIC-Mikrocontroller verwenden einen 32-Bit-MIPS-Kern, was eine höhere Leistung ermöglicht. Sie unterstützen fortschrittlichere Peripheriegeräte und Kommunikationsfunktionen für anspruchsvolle eingebettete Arbeiten.
Speicher in PIC-Mikrocontrollern
Programmspeicher (Flash)

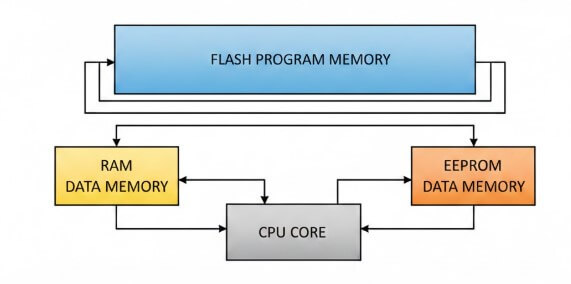

Programmspeicher ist der Ort, an dem der Hauptcode des PIC gespeichert wird. Ältere PIC-Geräte verwendeten EPROM oder einmal-programmierbaren Speicher, aber die meisten neueren PIC-Mikrocontroller verwenden Flash-Speicher. Flash kann mehrfach gelöscht und neu geschrieben werden, sodass das Programm aktualisiert werden kann, ohne den Chip ersetzen zu müssen.
Datenspeicher (RAM)
Datenspeicher ist RAM und speichert Informationen nur, solange der PIC mit Strom versorgt ist. Es speichert Variablen, temporäre Werte und den Stack während der Programmausführung. Viele 8-Bit-PIC-Mikrocontroller teilen den RAM in Banken oder Seiten auf, während 16-Bit- und 32-Bit-PIC-Geräte oft eine größere, kontinuierlichere RAM-Fläche bieten.
Nichtflüchtiger Datenspeicher (EEPROM oder Data Flash)
Diese Art von Speicher speichert Daten, selbst wenn der Strom abgeschaltet ist. PIC-Mikrocontroller verwenden EEPROM oder Data Flash, um Kalibrierungswerte, Konfigurationsinformationen und andere Einstellungen zu speichern, die nach Zurücksetzungen und Neueinschaltungen gleich bleiben müssen.
Timer, Interrupts und Leistungsregelung in PIC-Mikrocontrollern

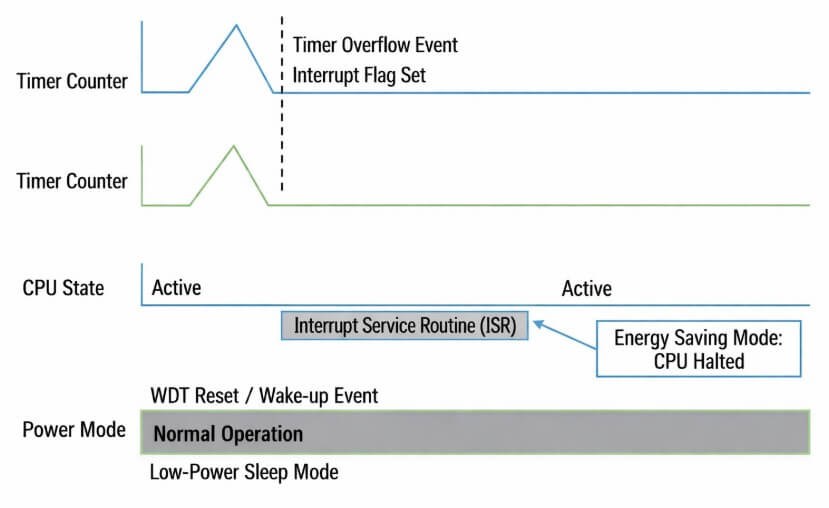

PIC-Mikrocontroller verwenden Timer, um Ereignisse zu verfolgen, und wenn ein Timer überläuft, wird ein Interrupt-Flag gesetzt, das CPU-Aufmerksamkeit anfordert. Die CPU pausiert ihre aktuelle Arbeit, führt die Interrupt Service Routine aus und setzt dann die normale Ausführung fort. Die Energieregelungsfunktionen ermöglichen es dem Gerät, in einen Energiesparmodus zu wechseln, während die Timer oder der Wachhund-Timer im Hintergrund weiterlaufen. Ein Aufwachereignis, wie ein Watchdog-Reset oder Interrupt, versetzt die CPU wieder in den aktiven Modus. Diese Wechselwirkung zwischen Timern, Unterbrechungen und Strommodi hilft, den Energieverbrauch zu reduzieren und gleichzeitig eine genaue Zeitmessung und zuverlässige Systemreaktionen aufrechtzuerhalten.
Kommunikationsschnittstellen in PIC-Mikrocontrollern

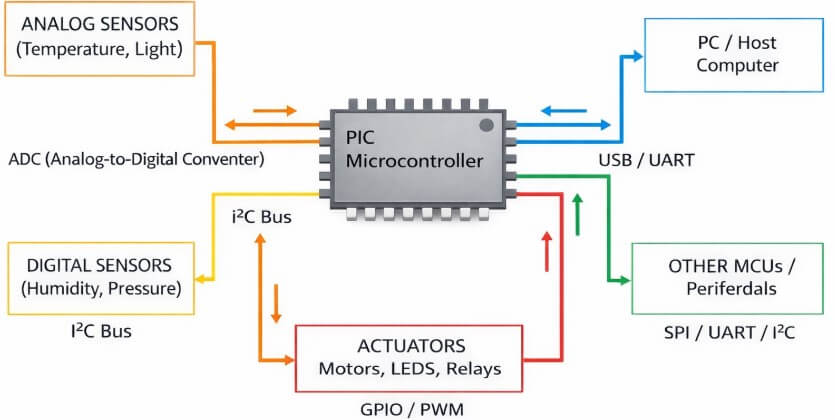

PIC-Mikrocontroller verbinden sich über mehrere Kommunikationsschnittstellen mit einer Vielzahl externer Geräte. Analoge Sensoren, wie Temperatur- oder Lichteingang, leiten ihre Signale durch den ADC, während digitale Sensoren Daten über den I²C-Bus teilen. Aktuatoren wie Motoren, LEDs und Relais empfangen Steuersignale über GPIO- oder PWM-Ausgänge. Die Kommunikation mit einem PC erfolgt über USB oder UART, was den Datenaustausch oder das Debuggen ermöglicht. Andere Mikrocontroller und Peripheriegeräte verbinden sich mit SPI, UART oder I²C, was einen koordinierten Betrieb in größeren eingebetteten Systemen ermöglicht. Diese Verbindungen unterstützen ein flexibles Systemdesign und ermöglichen es dem Mikrocontroller, effizient mit Sensoren, Steuerelementen und externen Prozessoren zu interagieren.
Entwicklungswerkzeuge für PIC-Mikrocontroller
MPLAB X IDE
MPLAB X ist ein kostenloses Programm, das verwendet wird, um Code für PIC-Mikrocontroller zu erstellen und zu testen. Es läuft unter Windows, macOS und Linux. In einem Fenster kannst du Projekte erstellen, Code schreiben, das Programm bauen und debuggen, wie es auf dem PIC läuft.
MPLAB XC-Compiler
MPLAB XC-Compiler wandeln C- oder C++-Code in Maschinencode für PIC-Mikrocontroller um. Sie sind so gestaltet, dass sie gut zu PIC-Geräten passen, sodass der Code korrekt und effizient läuft. Es gibt kostenlose und kostenpflichtige Versionen mit zusätzlichen Funktionen.
Debugging und Programmierhardware
Werkzeuge wie PICkit, MPLAB ICD und MPLAB REAL ICE werden verwendet, um Programme in PIC-Mikrocontroller zu laden und auf der Platine zu debuggen. Sie erlauben es dir, den Chip zu programmieren, den Code zu pausieren, Zeile für Zeile durchzugehen und zu beobachten, wie sich die Werte ändern, während der PIC läuft.
Anwendungen von PIC-Mikrocontrollern
Unterhaltungselektronik mit PIC-Mikrocontrollern
PIC-Mikrocontroller sind oft in alltägliche elektronische Produkte integriert. Sie können kleine Geräte, Fernbedienungen, LED-Beleuchtung, Batterieladegeräte und Spielzeug steuern, indem sie einfache Logik, Zeitsteuerung und Ein-/Aus-Steuerung im Gerät übernehmen.
Automobil- und Industriesteuerung mit PIC
In Autos und Industriemaschinen helfen PIC-Mikrocontroller bei der Verwaltung von Motoren, Stromversorgungen, Sensoren und HLK-Systemen. Sie lesen Signale, treffen Entscheidungen und passen die Ausgänge an, damit das System sicher und zuverlässig läuft.
9,3 PIC in IoT- und Edge-Geräten
PIC-Mikrocontroller werden in vielen IoT- und Edge-Knoten eingesetzt, wenn geringe Energieversorgung erforderlich ist. Sie betreiben batteriebetriebene Sensoren, einfache Gateways und Umweltmonitore, die grundlegende Daten sammeln und an andere Systeme senden.
Medizinische und Messinstrumente mit PIC
Einige medizinische und Laborinstrumente sind ebenfalls auf PIC-Mikrocontroller angewiesen. Sie können tragbare Diagnosewerkzeuge, Pumpen und kleine Messgeräte steuern, indem sie Sensordaten auslesen und einfache Steuerungsroutinen verwalten.
Wahl eines PIC-Mikrocontrollers
• Bitbreite und -geschwindigkeit wählen – Verwenden Sie 8-Bit-PIC10/12/16/18 für einfache, kostengünstige Steuerung. Wählen Sie 16-Bit-PIC24/dsPIC33 für mehr Speicher und Mathematik. Wechsel zu 32-Bit-PIC32 für größeren Code und umfangreichere Verarbeitung.
• Speicher und Peripheriegeräte prüfen – Benötigte Programmgröße und RAM schätzen und dann etwas Marge hinzufügen. Liste die erforderlichen ADC-Kanäle, UARTs, SPI/I²C-Ports, Timer, PWM-Ausgänge und alle Extras wie CAN, USB oder Krypto auf und passe sie einem PIC zu, der sie hat.
• Leistung und Gehäuse bestätigen – Aktiv- und Schlafstrom für batteriebetriebene Designs überprüfen. Wähle eine Verpackungsgröße und Pin-Anzahl, die zu deiner Leiterplatte passen. Stellen Sie sicher, dass der PIC die richtige Temperatur- und Zuverlässigkeitsklasse erfüllt.
Häufige Fehler bei PIC-Mikrocontrollern
| Tipp | Was tun und warum? |
|---|---|
| Einstellungen beim Start initialisieren | Setze alle I/O-Pins, schalte ungenutzte Peripheriegeräte aus und stelle die Uhr und den Watchdog am Anfang von main(), um zufälliges Verhalten zu vermeiden. |
| Halte Interrupts einfach | Mach Interrupt-Routinen kurz, vermeide schwere Arbeit darin und schütze geteilte Daten, damit Werte nicht auf unsichere Weise geändert werden. |
| Wiederverwenden Sie bewährte PIC-Beispiele | Verwenden Sie Microchip-Bibliotheken, Codebeispiele und App-Notizen für UART, SPI, ADC und andere Blöcke, um korrekten Registeraufbauten zu folgen. |
| In-System-Updates erlauben | Plane Hardware und Code so, dass der PIC über einen Bootloader oder Update-Link neu programmiert werden kann, anstatt den Chip zu wechseln. |
| Leistung und Timing früh prüfen | Missen Sie den tatsächlichen Strom und die Zeitmessung auf der Platine, insbesondere bei leistungsschwachen oder engen Timing-Designs, anstatt nur auf Schätzungen zu vertrauen. |
Fazit
PIC-Mikrocontroller vereinen einfache Hardwareblöcke, separate Programm- und Datenpfade, flexible Ports, verschiedene Speichertypen sowie viele Timer und Schnittstellen. Mit den richtigen Werkzeugen und dem Leiterplattenlayout sowie durch das korrekte Setzen von Bits, Energiemodi und Interrupts kann ein PIC-basiertes Design klar, zuverlässig und über die Zeit leichter zu warten sein.
Häufig gestellte Fragen [FAQ]
Was sind Konfigurationsbits in einem PIC-Mikrocontroller?
Konfigurationsbits sind nichtflüchtige Einstellungen, die definieren, wie der PIC startet und läuft, wie Taktquelle, Watchdog-Timer, Brown-Out-Reset und Code-Schutz.
Wie kann ich die PIC-Firmware jedes Mal ohne Hardware-Programmierer aktualisieren?
Verwenden Sie einen Bootloader, der die neue Firmware über UART, USB, CAN oder eine andere Schnittstelle empfängt und sie in den Flash-Speicher des PIC schreibt.
Was sollte ich überprüfen, wenn mein PIC nach der Programmierung nicht läuft?
Überprüfe Strom und Masse, Reset/MCLR-Pegel und Taktquelle, dann verifiziere die Konfigurationsbits und prüfe, dass der Code erreicht ist.
Wann sollte ich einen dsPIC anstelle eines PIC16 oder PIC18 verwenden?
Verwenden Sie einen DSPIC, wenn Sie schnelle Mathematik- und Signalverarbeitungsaufgaben benötigen, wie Motorsteuerung, digitale Leistungsumwandlung oder Filterung.
Wie kann ich die PIC-Firmware vor einer Kopie schützen?
Aktivieren Sie Code- und Speicherschutzbits, damit externe Werkzeuge das Programm und die gespeicherten Daten nicht lesen oder klonen können.
Wie kann ich den Stromverbrauch in einem PIC-basierten Design reduzieren?
Senke die Taktfrequenz, deaktiviere ungenutzte Peripheriegeräte, nutze den Schlaf- oder Leerlaufmodus und minimiere unnötige Pinaktivität und Lastströme.
